Wie funktioniert ein Mikrowellenfilter?
Als engagierter Anbieter von Mikrowellenfiltern hatte ich das Privileg, aus erster Hand die entscheidende Rolle zu beobachten, die diese Komponenten bei der Funktionalität und Leistung von mikrowellenbezogenen Systemen spielen. In diesem Blog werde ich mich mit den inneren Funktionen von Mikrowellenfiltern befassen und ihre Prinzipien, Typen und Anwendungen untersuchen.
Grundprinzipien von Mikrowellenfiltern
Mikrowellenfilter funktionieren basierend auf den grundlegenden Prinzipien des Elektromagnetismus. Im Kern sind sie so konzipiert, dass bestimmte Frequenzen von Mikrowellensignalen durchlaufen werden, während sie andere blockieren. Dies wird erreicht, indem die Wechselwirkung zwischen den elektromagnetischen Feldern der Mikrowellensignale und der physikalischen Struktur des Filters genutzt wird.
Das Schlüsselkonzept hinter einem Mikrowellenfilter ist Resonanz. Resonanz tritt auf, wenn die Eigenfrequenz eines Systems mit der Frequenz einer externen Antriebskraft übereinstimmt. Bei Mikrowellenfiltern werden Resonanzelemente verwendet, um spezifische Frequenzreaktionen zu erzeugen. Beispielsweise kann ein Resonanzhöhle so ausgelegt werden, dass es bei einer bestimmten Frequenz Resonanz findet. Wenn ein Mikrowellensignal mit dieser Frequenz in den Hohlraum gelangt, führt es dazu, dass der Hohlraum an seiner Resonanzfrequenz vibriert und das Signal mit minimalem Verlust durchlaufen kann.
Ein weiteres wichtiges Prinzip ist die Impedanzübereinstimmung. Impedanz ist ein Maß für die Opposition, die ein Schaltkreis für den Fluss des Wechselstroms vorlegt. In einem Mikrowellenfilter ist eine ordnungsgemäße Impedanz -Übereinstimmung zwischen Eingangs- und Ausgangsports und dem Filter selbst wichtig, um eine effiziente Signalübertragung sicherzustellen. Wenn die Impedanz nicht korrekt übereinstimmt, kann ein signifikanter Teil des Signals wieder reflektiert werden, was zu Signalverlust und -abbau führt.
Arten von Mikrowellenfiltern
Es gibt verschiedene Arten von Mikrowellenfiltern, die jeweils eigene Merkmale und Anwendungen haben.
Niedrige Passfilter
Niedrige Passfilter sind so ausgelegt, dass niedrige Frequenz -Mikrowellensignale durch die Abschwächung hoher Frequenzsignale durchgehen können. Sie werden üblicherweise in Anwendungen verwendet, bei denen unerwünschte hohe Frequenzrauschen oder Interferenzen eines Signals erforderlich sind. In einem Mikrowellenkommunikationssystem kann beispielsweise ein niedriger Passfilter verwendet werden, um eine vom Sender erzeugte Frequenz -Störsignale herauszufiltern.
Hoch -Pass -Filter
Umgekehrt ermöglichen hohe Passfilter hohe Frequenzsignale durch und blockieren niedrige Frequenzsignale. Diese Filter sind nützlich in Anwendungen, bei denen die niedrigen Frequenzkomponenten eines Signals nicht benötigt werden oder als Rauschen angesehen werden. Zum Beispiel kann in einem Radarsystem ein Hoch -Pass -Filter verwendet werden, um eine geringe Frequenz -Unordnung aus dem empfangenen Signal zu entfernen.
Band - Passfilter
Bande - Passfilter sind so konzipiert, dass ein bestimmter Frequenzbereich, der als Passband bezeichnet wird, durchlaufen und dabei Frequenzen außerhalb dieses Bereichs blockiert. Sie werden in Kommunikationssystemen häufig verwendet, um ein bestimmtes Frequenzband für die Übertragung oder Empfang auszuwählen. In einem Mobilfunknetzwerk werden beispielsweise Bande -Pass -Filter verwendet, um verschiedene Frequenzbänder zu trennen, die für verschiedene Kanäle verwendet werden.
Band - Stoppfilter
Band - Stoppfilter, auch als Notch -Filter bezeichnet, blockieren einen bestimmten Frequenzbereich, während Frequenzen außerhalb dieses Bereichs durchlaufen werden. Sie werden oft verwendet, um unerwünschte Störungen aus einem bestimmten Frequenzband zu entfernen. Wenn beispielsweise ein starkes Interferenzsignal bei einer bestimmten Frequenz in einem Mikrowellensystem vorhanden ist, kann ein Bandstoppfilter verwendet werden, um ihn zu beseitigen.
Arbeitsmechanismen verschiedener Arten von Mikrowellenfiltern
LC -Filter
LC -Filter sind eine der einfachsten Arten von Mikrowellenfiltern. Sie bestehen aus Induktoren (L) und Kondensatoren (C). Die Induktoren und Kondensatoren sind in einer bestimmten Konfiguration angeordnet, um den gewünschten Frequenzgang zu erstellen. Beispielsweise wird der Induktor in einem niedrigen Pass -LC -Filter in Reihe mit dem Signalweg platziert und der Kondensator parallel platziert. Der Induktor widersetzt sich der Stromänderung, insbesondere bei hohen Frequenzen, während der Kondensator einen niedrigen Impedanzweg für hohe Frequenzsignale zur Erde liefert.
Hohlraumfilter
Hohlraumfilter verwenden Resonanzhohlräume, um den Filtereffekt zu erreichen. Ein Resonanzhohlraum ist ein hohles Metallgehäuse, das elektromagnetische Energie bei einer bestimmten Resonanzfrequenz speichern kann. Wenn ein Mikrowellensignal mit der Resonanzfrequenz in den Hohlraum gelangt, kann der Hohlraum mitschwingen, und das Signal kann mit geringem Verlust durchlaufen. Hohlraumfilter sind für ihren hohen Qualitätsfaktor (Q) bekannt, was bedeutet, dass sie eine sehr scharfe Frequenzselektivität bieten können. Sie werden üblicherweise in hohen Leistungsmikrowellensystemen wie Satellitenkommunikationssystemen verwendet.
Dielektrische Resonatorfilter
Dielektrische Resonatorfilter verwenden dielektrische Resonatoren, die aus dielektrischen Materialien mit hoher Permittivität bestehen. Dielektrische Resonatoren können aufgrund der Wechselwirkung zwischen dem elektromagnetischen Feld und dem dielektrischen Material bei Mikrowellenfrequenzen Resonation erfolgen. Diese Filter sind kompakt und haben einen relativ geringen Verlust, wodurch sie für Anwendungen geeignet sind, bei denen sowohl Größe als auch Leistung wichtig sind, z. B. in mobilen Kommunikationsgeräten.
Anwendungen von Mikrowellenfiltern
Mikrowellenfilter haben eine breite Palette von Anwendungen in verschiedenen Branchen.
Telekommunikation
In der Telekommunikationsbranche werden Mikrowellenfilter in Basisstationen, Mobiltelefonen und Satellitenkommunikationssystemen verwendet. Sie werden verwendet, um bestimmte Frequenzbänder auszuwählen, Interferenzen zu entfernen und die Signalqualität zu verbessern. In einer 5G -Basisstation werden beispielsweise Band -Pass -Filter verwendet, um verschiedene Frequenzbänder zu trennen, die für verschiedene Dienste verwendet werden, z. B. Datenübertragung und Sprachkommunikation.
Radarsysteme
Radarsysteme stützen sich auf Mikrowellenfilter, um Objekte zu erkennen und zu verfolgen. Band - Passfilter werden verwendet, um die Betriebsfrequenz des Radars auszuwählen, und Bandstoppfilter werden verwendet, um Störungen aus anderen Radarsystemen oder Umgebungsquellen zu entfernen.
Mikrowellenöfen

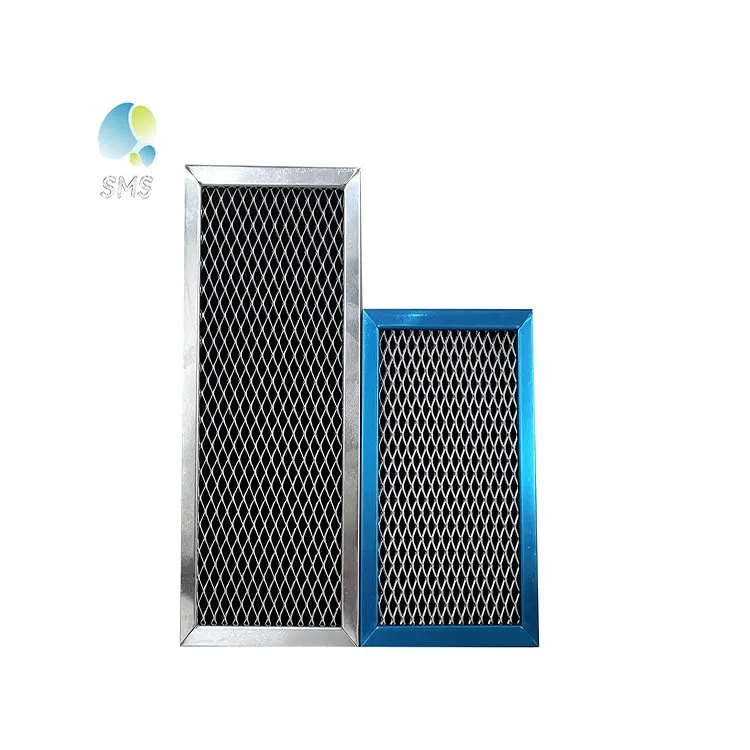

In Mikrowellenöfen werden auch Filter verwendet. Zum Beispiel,Metallnetzfettfilterwird verwendet, um zu verhindern, dass Fett und andere Verunreinigungen in die internen Komponenten der Mikrowellen eintreten.Mikrowellenofenfilter Fettkann dazu beitragen, die Leistung und Sicherheit des Mikrowellenofens aufrechtzuerhalten. Zusätzlich,Holzkohlefilter für MikrowellenofenKann verwendet werden, um Gerüche zu absorbieren und die Luftqualität in der Küche zu verbessern.
Abschluss
Mikrowellenfilter sind wesentliche Komponenten in modernen Mikrowellensystemen. Ihre Fähigkeit, spezifische Frequenzen selektiv zu bestehen oder zu blockieren, ist entscheidend für die Verbesserung der Signalqualität, die Verringerung der Störungen und die ordnungsgemäße Funktionen verschiedener Anwendungen. Als Lieferant von Mikrowellenfilter verstehen wir, wie wichtig es ist, hochwertige Qualitätsfilter bereitzustellen, die den unterschiedlichen Bedürfnissen unserer Kunden entsprechen.
Wenn Sie auf dem Markt für Mikrowellenfilter sind, sei es für Telekommunikation, Radarsysteme oder Mikrowellenöfen, sind wir hier, um zu helfen. Unser Expertenteam kann mit Ihnen zusammenarbeiten, um Ihre spezifischen Anforderungen zu verstehen und maßgeschneiderte Lösungen bereitzustellen. Kontaktieren Sie uns, um eine Diskussion über Ihre Beschaffungsbedürfnisse zu beginnen und zu untersuchen, wie unsere Mikrowellenfilter Ihre Systeme verbessern können.
Referenzen
- Pozar, DM (2011). Mikrowellentechnik. Wiley.
- Collin, RE (2002). Fundamente für die Mikrowellentechnik. Wiley - Interscience.
